Die grundlegende Idee traditioneller Schließsysteme - nämlich die mechanische Abtastung eines profilierten, metallenen Schlüssels in einem Schließzylinder - ist inzwischen 150 Jahre alt und hat sich trotz ständiger Modernisierung und Verfeinerung nicht wesentlich geändert.

Systembeschreibung

Das digitale Schliess- und Zutrittskontrollsystem 3060 von SimonsVoss ist die elektronische Variante einer mechanischen Schließanlage. Bei Bedarf stehen darüber hinaus die Funktionen einer klassischen Zutrittskontrolle zur Verfügung. Statt mechanischer Schlüssel werden elektronische Transponder, statt mechanischer Schließzylinder werden digitale Schließzylinder verwendet. Funkkommunikation ersetzt die mechanische Abtastung eines Schlüssels. Die Datenübertragung vom Transponder zu den Zylindern oder Smart-Relais erfolgt im Frequenzbereich von 25 kHz induktiv. Die typische Leseentfernung beträgt bis zu 40 cm beim Zylinder und bis zu 120 cm für das Smart-Relais.

Mit intelligenten Relais (Smart-Relais) können elektronische Schalter abhängig von einem berechtigten Transponder betätigt werden.

Alle Komponenten können jederzeit auch nachträglich vernetzt werden. Hierfür stehen sowohl verkabelte Netzwerke (LON-Technologie) als auch Funknetzwerke (WaveNet auf Basis der 868 MHz Frequenz) zur Verfügung.

Die Programmierung des gesamten Systems erfolgt wahlweise mit einem Programmiertransponder (ohne PC) oder über Programmiergerät, Software und PC.

Dieser Film erläutert in 1:53 min (14 MB) einen speziellen Anwendungsfall für SimonsVoss Sicherheitstechnik (sehenswert):
Mit freundlicher Unterstützung von SimonsVoss:
Video: Sicherheitstechnik

Komfortable Bedienung

Der Innenknauf und Außenknauf des digitalen Schliesszylinders 3060 ist freidrehend mit der Schaltnocke (Schließbart) verbunden. Von beiden Seiten kann die Tür nur mit dem Transponder verriegelt oder entriegelt werden. Beide Knäufe drehen frei. Empfängt das System ein zugelassenes Transpondersignal, wird der Außenknauf und Innenknauf eingekoppelt. Nun lässt sich die Tür für kurze Zeit von außen oder innen entriegeln bzw. verriegeln. Auf Wunsch sind auch Zylinder lieferbar, ständig von innen schließbar.

Intelligente Technik

Sender, Empfänger und Bordrechner befinden sich im Innenknauf und sind damit vor Manipulation geschützt. Im Innenknauf ist die Batterie untergebracht. Sie liefert Energie für bis zu 150000 Schliessungen.

Optik nach Wunsch

Passend zu den jeweiligen Türbeschlägen sind die Drehknäufe mit verschiedenen Oberflächen lieferbar.

Das Zutrittskontrollsystem

Auf Wunsch statten wir den digitalen Schließzylinder 3060 mit sämtlichen Funktionen eines modernen Zutrittskontrollsystems wie Zutrittsprotokollierung und Zeitzonensteuerung aus.

Smart Relais

Mit Hilfe des Smart Relais können auch Schranken, Rolltore, Aufzüge und Drehtüren problemlos in den Schließplan einbezogen werden. Auch hier erfolgt die Bedienung mit dem selben Transponder, der auch die übrigen Türen steuert. Zusätzlich kann mit dem Smart Relais eine Schnittstelle zu vorhandenen Gleitzeiterfassungs- und Kantinenabrechnungssystemen geschaffen werden.

Ein sehr interessanter Aspekt ist die Kombination von Smart-Relais und Motorschloss. Lesen Sie hier bitte einen Bericht über einen speziellen Anwendungsfall an einem Referenzobjekt: Anwendungsfall aus der Praxis - SimonsVoss

Der Transponder

Schlüssel der Zukunft. Er aktiviert per Knopfdruck Zylinder, Schloss und Steuereinheit und ist dabei nicht größer als eine Streichholzschachtel.

Die Konfigurierung von Schließanlagen

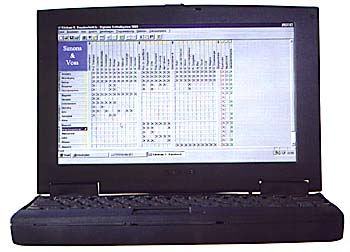

Der Aufbau eines Schließplanes geschieht am PC oder Notebook. Auf einer grafischen Benutzeroberfläche (unter Windows 98SE, 2000, NT, XP oder Vista) wird der gewünschte Schließplan durch einfaches Ankreuzen in einer Schloss-Benutzer-Matrix angelegt. Die Programmierung von Schlössern und Transpondern erfolgt drahtlos über ein angeschlossenes Programmiergerät - per Knopfdruck.

Schließanlagen-Netzwerk

Bei großen Schließanlagen kann die Begehung einzelner Türen zur Umprogrammierung oder zum Auslesen des Zutrittsprotokolls mühsam sein. SimonsVoss bietet deshalb die Möglichkeit einer zentralen Programmierung der gesamten Schließanlage oder einzelner ausgewählter Türen. Unter dem Lichtschalter, neben der Tür, wird ein kompaktes LockNode eingesetzt, welches drahtlos mit dem Schloss kommuniziert und ihm die am zentralen PC eingegebenen Daten übermittelt. Eine zusätzliche Verkabelung der Türen ist nicht erforderlich. Seit einem Jahr bietet SimonsVoss den direkt vernetzbaren Schließzylinder (WaveNet LockNode Inside) an. Die mit viel Aufwand verbundene Montage der LockNodes entfällt jetzt ganz. Ich habe bereits einige dieser direkt vernetzten Schließzylinder installiert und bin von der SimonsVoss Technologie überzeugt. Ohne Schmutz und Lärm können bereits genutzte Räume nachträglich vernetzt werden. Vernetzte Schließanlagen werden somit noch kostengünstiger und damit wirtschaftlicher.

Die Software

Mit der Software ist der Aufbau einer Schließanlage so einfach und übersichtlich, wie die Arbeit mit einem normalen Schreibprogramm. Der Status der gesamten Schließanlage kann jederzeit auf dem Bildschirm abgerufen werden. Ist die Anlage vernetzt, kann jedes in das Netzwerk eingebundene Schloss über einen zentralen PC programmiert bzw. umprogrammiert werden.

Folgekosten

Eine mechanische Schließanlage muss oft schon nach wenigen Jahren ausgetauscht werden. Der Grund: Schlüsselverluste, Verschleiß und die notwendige Erneuerung wegen Auslauf des Patentschutzes. Kosten, die beim digitalen Schliesssystem entfallen.

Verwaltung

Ersatzzylinder und Ersatztransponder werden vor Ort gelagert und können vom Anwender bei Bedarf sofort selbst montiert und programmiert werden. Aufwendiges Bestellen, Lagern und Nachfertigen von Schlüsseln und Schliesszylindern ist nicht mehr nötig.

Wartung

Der Verschleiß beim digitalen Schließsystem 3060 ist minimal. Die einzige Wartungsaufgabe ist das Auswechseln der Batterie im Schließzylinder. Das dauert zwei Minuten und ist bei durchschnittlicher Nutzung alle 4-5 Jahre erforderlich.

Digitaler Schließzylinder 3061

Einsatz:

• Einfache Innentüren

Digitaler Schließzylinder 3061 mit Zutrittskontrolle

Einsatz:

• Lagerräume

• Archive

• Labor

• Entwicklungsabteilung

• EDV-Räume etc

Smart Relais 3063

Einsatz:

• Drehtüren

• Schiebetüren

• Aufzüge

• Schranken

• Parkgaragen

• Rolltore etc

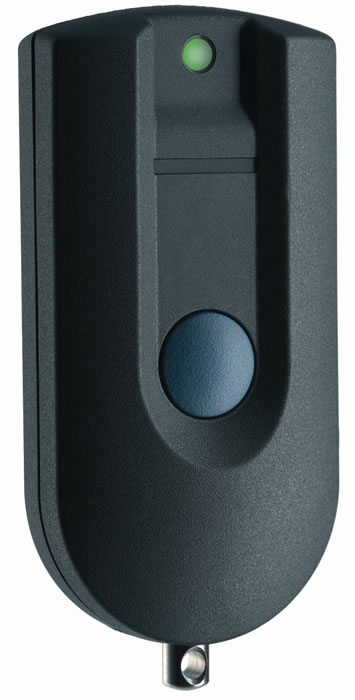

Wieder eine Weltneuheit von SimonsVoss: die erste mobile Biometrie-Lösung! Der Q3007 ist ein Transponder mit einem integrierten Fingerprint-Sensor. Er öffnet daher Türen nur Personen, deren Fingerabdruck er kennt. Dabei ist er nur so groß wie eine Streichholzschachtel.

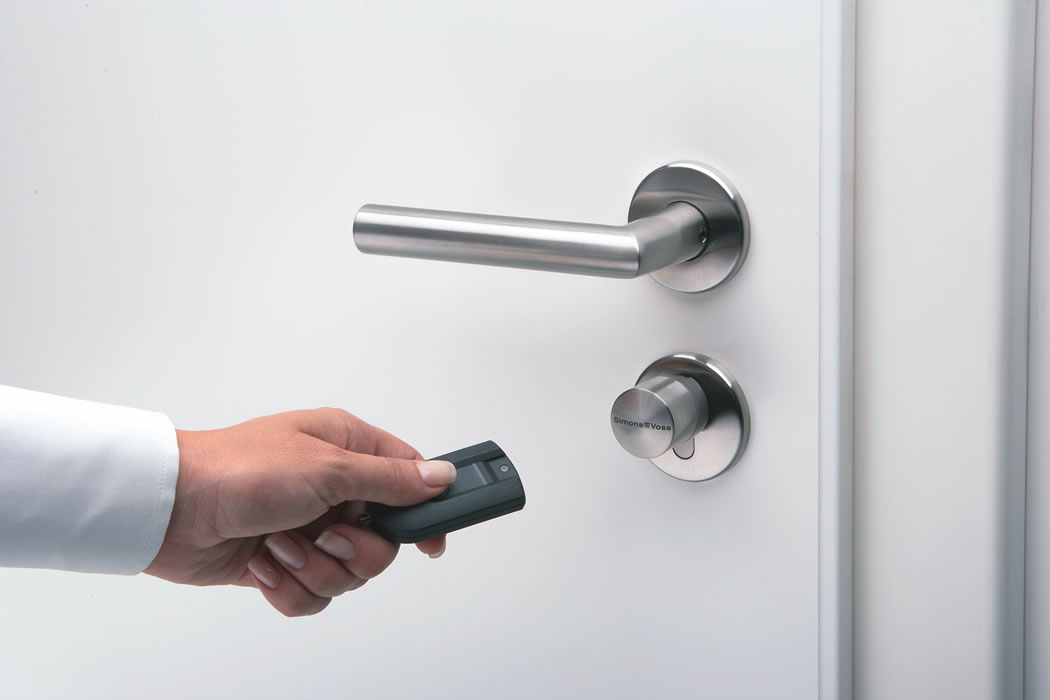

Die Bedienung des Q3007 ist handlich und einfach: durch Drücken des Transponder-Tasters wird der Fingerprint Sensor aktiviert. Nun muss innerhalb von ca. fünf Sekunden ein "berechtigter" Finger auf den Sensor gelegt werden. Dann gibt der Transponder den Zugang frei.

Auch das Einlernen berechtigter Finger ist denkbar einfach. Es erfolgt nach einem vorgegebenen Schema und unterscheidet Master- und Slave-Finger. Über den Schließplan kann der Q 3007 in jedes SimonsVoss System 3060 integriert werden.

Die aufwendige Installation von übergroßen, teuren Biometrieterminals an jeder Tür gehört jetzt zur Vergangenheit! Besonders geeignet ist der Q3007 für Hochsicherheitsbereiche und als "Generaltransponder".

Dieser Film erläutert in 1:53 min (14 MB) einen speziellen Anwendungsfall für SimonsVoss Sicherheitstechnik (sehenswert):
Mit freundlicher Unterstützung von SimonsVoss: Video: Sicherheitstechnik

SimonsVoss PinCode-Tastatur 3068 - verkabelungsfrei

BxHxT: 100 x 100 x ca. 10 mm

Die verkabelungsfreie PinCode-Tastatur ermöglicht das Öffnen eines digitalen Schließzylinders 3061 über Eingabe eines 4-8 stelligen Codes per Funk. Das ultraflache Aufputz-Gerät fügt sich durch seinen transparenten Ring harmonisch und zeitlos in jede Umgebung ein und ist in privaten wie öffentlichen Bereichen einsetzbar. Verfügbar für den Innen- und Außenbereich, lässt sich das schlanke und elegante Gehäuse mit seiner schwebenden Anmutung perfekt an Wänden, Türrahmen und selbst Glasflächen anbringen. Die völlig verkabelungsfreie PinCode-Tastatur 3068 vereint eine stabile Konstruktion mit leistungsstarker Hightech-Elektronik und maximalem Anwendungskomfort.

So einfach funktioniert das System:

• Sicher und zuverlässig. Sie brauchen nur 2 Grundkomponenten: Nummer eins ist die neue PinCode-Tastatur 3068. Die zweite Komponente ist unser digitaler Schließzylinder, in dem die Elektronik so integriert ist, dass sich die Tür per Funk öffnen lässt.


• Einfache Montage. Die extrem flache PinCode Tastatur kann kabelfrei aufputz installiert werden und passt sich mit ihrem transparenten Ring jeder Wandfläche an. Der Schließzylinder wird ebenfalls kabelfrei in weniger als 5 Min. installiert und passt in jedes DIN-Schloss.


• Frei programmierbare Zahlen-Codes. Mit Hilfe eines 8-stelligen Master-Codes lassen sich bis zu 3 unterschiedliche, frei programmierbare Pin-Codes eingeben. Außerdem können Sie Zeitzonen vergeben z.B. einen Code für Ihre Haushaltshilfe, der ausschließlich montags öffnet.


• Batteriebetrieben. Beide Komponenten werden durch Batterien mit Strom versorgt. Die Tastatur ist mit zwei Batterien, die eine Lebensdauer von ca. 10 Jahren haben, ausgerüstet. Ein 2-stufiges Warnsystem macht frühzeitig darauf aufmerksam, dass die Batterien gewechselt werden müssen.


• Flexibel erweiterbar. Für weitere Türen ist unser System jederzeit erweiter- und kombinierbar.


Das SimonsVoss Batterie-Management

Mit der neuen Schließzylinder-Generation TN4 (Technologie-Niveau 4) wurde von SimonsVoss ein neues Batteriemanagement eingeführt.

• Zwei handelsübliche Knopfzellen (CR2450)
• Zuverlässige, extrem langzeittaugliche, bewährte Knopfzellen
• Sehr große Reserve nach Batteriewarnung
• Volle Redundanz, sollte eine Batterie ausfallen
• Beide Batterien werden vom Zylinder ständig überprüft
• Lebensdauer ca. 150000 Schließungen, entspricht ca. 5 Jahre

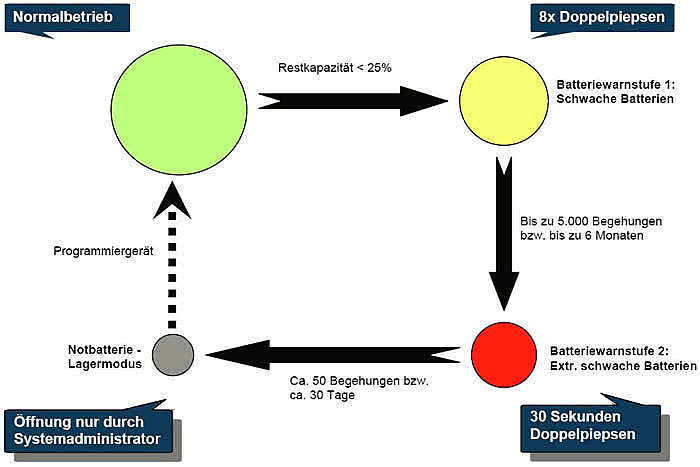

Typischer Verlauf der Batterieentladung

Links oben, der grüne Punkt stellt die Batterien im normalen Betriebszustand dar. Die Batterien haben einen Energiezustand von 100% (neu) bis 25%. Bei einer Restkapazität von 25% setzt die erste Batteriewarnstufe ein (gelber Punkt - rechts oben). Der SimonsVoss Schließzylinder meldet sich mit einem 8-maligen Doppelpiepsen. In diesem Zustand kann der SimonsVoss Schließzylinder noch ca. 5000 mal geschlossen werden, entspricht bei normaler Nutzung etwa bis zu 6 Monaten. Sie haben in diesen 6 Monaten genügend Zeit um neue Batterien zu beschaffen. Danach setzt die Batteriewarnstufe 2 ein (roter Punkt - rechts unten). Spätestens jetzt sollte man die Batterien wechseln. Es ist nur noch eine Notreserve von ca. 50 Begehungen bzw. 30 Tagen vorhanden. Der SimonsVoss Schließzylinder meldet sich mit einem 30 Sekunden langem Doppelpiepsen. Danach verabschiedet sich der Schließzylinder in den Lagermodus und kann nur noch vom Systemadministrator mit dem SimonsVoss-Programmiergerät (Config Device) geöffnet werden. Ein Dank an dieser Stelle dem SimonsVoss Mitarbeiter für die gelungene grafische Darstellung.

Batterieservice für SimonsVoss Schließsysteme

Die aktuelle Schließzylinder-Generation TN4

TN steht bei SimonsVoss für Technologie-Niveau. Der TN4 wird seit Jahresbeginn 2007 ausgeliefert.
Folgende Systemphilosophie verbirgt sich hinter dem TN4:

• Aufgrund der geänderten Marktanforderungen und der neuen Systemplattform, sind alle Zylinder zukünftig beidseitig freidrehend, d. h. der FD wird der Standardzylinder.
• Dadurch sind extrem hohe Betätigungszahlen realisierbar
• Dadurch ist ein "energieloses" Dauerkuppeln möglich
• Durch diese Systemplattform kann auf zukünftige Marktanforderungen reagiert werden

Ergänzend gibt es von SimonsVoss einen Zylinder mit Tastensteuerung, der von innen ohne Transponder betätigt werden kann.

• Firmware ist über Programmiergerät oder Netzwerk upgradebar, dadurch besteht eine hohe Investitionssicherheit für alle Nutzer
• Kompatibilität zu vorhandenen Systemen, d.h. vorhandene Programmiergeräte, Software, Zylinder, Smart Relais, Transponder etc. können weiter genutzt werden.

Preisliste SimonsVoss 2011 (PDF 1,12 MB)
